行星齒輪傳動原理及行星齒輪減速機結構

行星齒輪傳動是一種高效、緊湊的機械傳動系統，其核心原理基于“行星輪系”的運動學特性。以下從傳動原理、結構組成、核心優勢及典型應用四個維度進行綜合分析：

?? 一、行星齒輪減速機傳動原理

運動學基礎行星齒輪系統由太陽輪（Sun Gear）、行星輪（Planet Gears）、**內齒圈（Ring Gear）和行星架（Planet Carrier）**四大核心構件組成：

太陽輪位于中心，輸入動力并驅動行星輪；

行星輪（通常3-6個）同時與太陽輪和內齒圈嚙合，在繞太陽輪公轉的同時繞自身軸線自轉；

內齒圈可固定或旋轉，約束行星輪運動路徑；

行星架連接所有行星輪，作為動力輸出端。

減速與扭矩放大機制當太陽輪輸入動力時，行星輪在內齒圈的約束下產生“公轉+自轉”的復合運動。憑借行星輪公轉運動固定內齒的巧奪之舉，使得行星架輸出的轉速都低于其所能接受輸入的轉速，從而實現了對機器的減速的作用。同時，因多齒輪分擔載荷，輸出扭矩顯著放大。傳動比計算遵循方程：n? + αn? - (1+α)n? = 0（n?、n?、n?分別為太陽輪、齒圈、行星架轉速；α為齒圈與太陽輪齒數比）。

?? 二、行星齒輪減速機結構解析

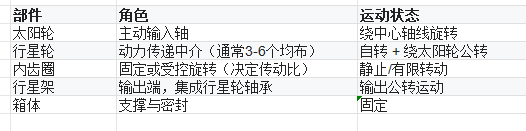

1、核心組件功能

2、多級減速設計為獲得更大減速比，常采用嵌套式行星輪系：前一級行星架輸出作為后一級太陽輪輸入，逐級放大扭矩。借助其獨特的模塊化設計，成功將近260萬牛米扭矩的巨大輸出力在極為有限空間內得以實現。

?? 三、行星齒輪減速機的核心優勢

空間效率與承載能力

同軸輸入/輸出：動力傳遞沿同一軸線，省去中間軸，結構緊湊；

多齒分擔載荷：載荷分散至3-6個行星輪嚙合點，單齒受力減小，承載能力提升30%-50%。

動態性能卓越

平穩傳動：齒輪始終全齒嚙合，無滑移摩擦，振動噪聲低，壽命長；

高效傳動：效率達97%-99%，顯著高于普通齒輪減速機（85%-95%）。

通過靈活的將固定件（如固定齒圈、太陽輪或行星架的]的切換等手段可衍生出多種不同的減速/增速方案從而更好地適應復雜工況.。

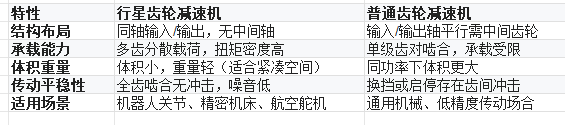

四、行星齒輪減速機 vs. 傳統減速機

五、行星齒輪減速機典型應用場景

高精度領域：工業機器人關節（需緊湊高扭矩）、數控機床進給系統（平穩性要求高）；

重載環境：冶金軋機、礦山提升設備（承載260萬牛米級別扭矩）；

動力分配系統：汽車差速器、混合動力變速箱（利用行星輪系功率分流特性）。

?? 結語

行星齒輪減速機憑借其同軸緊湊性、高剛性承載、多級變速能力，已成為精密傳動領域的核心解決方案。機器人關節模組、新能源電驅系統不斷發展之際，
