行星減速機齒輪嚙合機制深度拆解

?? 一、行星減速機核心結構：四大組件的協同嚙合

太陽輪（Sun Gear）

角色：中心主動輸入齒輪，直接連接電機軸，驅動行星輪反向自轉。

運動特征：高速旋轉，齒數通常較少（記為 ( Z_s )），其轉速?zèng)Q定輸入速度。

行星輪（Planet Gear）

數量與布局：通常采用3-4個行星輪，均布于太陽輪周圍，通過行星架銷軸固定。

復合運動：

自轉：受太陽輪驅動，與太陽輪外嚙合，轉向相反。

公轉：受固定內齒圈限制，被迫繞太陽輪公轉，形成轉速差。

負載分擔：多行星輪同步嚙合分散壓力，提升承載能力（如汽車驅動橋可承受1200N·m扭矩）。

內齒圈（Ring Gear）

角色：固定于減速機殼體，作為“靜止邊界”限制行星輪路徑。

嚙合方式：與行星輪內嚙合，轉向相同，其齒數（記為 ( Z_r )）直接影響減速比。

行星架（Planet Carrier）

功能：整合行星輪的公轉運動并輸出動力，輸出轉速顯著降低。

力學樞紐：承受行星輪傳遞的扭矩，需高剛性設計。

?? 二、行星減速機嚙合機制：運動學與動力學解析

減速原理公式

當內齒圈固定時，減速比計算公式為：[

i = 1 + \frac{Z_r}{Z_s}

]例如：太陽輪20齒（( Z_s=20 )）+內齒圈60齒（( Z_r=60 )）→ 減速比 ( i=4 ) 。

減速范圍：?jiǎn)渭?jí)減速比3:1至10:1，多級串聯可達1000:1。

扭矩放大機制

行星輪同時與太陽輪、內齒圈嚙合，形成“杠桿效應”：輸入扭矩經行星架輸出時被放大 ( i ) 倍。

多齒同步接觸：行星輪360°連續嚙合，嚙合接觸點數量是普通齒輪的3倍以上，顯著提升扭矩容量。

運動軌跡與力學傳遞

相位差設計：行星輪間錯位120°（3行星輪）或90°（4行星輪），確保載荷均勻分布。

齒面動態過程：

接觸階段：齒面壓力逐漸增大；

滑動階段：齒面摩擦消耗部分能量（需潤滑脂減少磨損）；

退出階段：系統退出同時，齒面之間的緊密接觸逐漸消失，所產生巨大壓力也以相對的釋放出來。

? 三、行星減速機精密嚙合設計的關鍵技術

齒輪參數優化

齒形精度：日本Harmonic公司采用薄壁彈性齒輪技術，通過微變形補償裝配誤差，背隙可控制在≤1弧分。

材質與硬化：精心合金鋼HRC58-62的高硬度淬火工藝將其對抗點蝕和耐磨性的都得到了極大的提升。

嚙合剛度與穩定性

多行星輪均載：行星架采用浮動設計或彈性銷軸，避免偏載導致斷齒。

齒隙控制：精密減速機齒隙需≤5 arcmin，通過齒廓修形（如鼓形齒）減少邊緣應力集中。

潤滑與熱管理

潤滑脂選擇：高粘度合成油脂填充齒輪嚙合區，減少摩擦熱并防銹（如唯能潤滑脂）。

熱變形補償：借助對齒圈合理結構設計及材料的選擇（如采用低膨脹系數的材料如陶瓷復合涂層等），可有效對熱變形齒輪造成的咬合失效補償.。

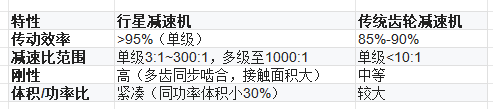

? 四、行星減速機性能優勢與傳統減速機的對比

?? 五、行星減速機創新應用與前沿發展

諧波行星混合減速機（如Harmonic HPG系列）：結合諧波傳動的柔輪變形技術與行星結構，實現零背隙與超高精度。

3D打印行星齒輪：拓?fù)鋬?yōu)化齒形，減重40%同時保持強度，用于航天器驅動機構。

故障預測模型：齒輪嚙合振動的頻譜深入分析，就能對其齒面剝落或斷齒等故障的風險做出較為準確預判.。

嚙合機制的核心價值

憑借巧妙的“三體聯動”即太陽輪的驅動、行星輪的復合運動與內齒圈的約束等對幾何關系的充分的把握和對力學的巧妙的耦合，實現了高效的減速（轉速的下降）與扭矩的放大（扭矩的上升）。基于其獨具的多齒同步嚙合的設計不僅體現了精密的機械傳動的工程設計的高超的技藝，更深刻地揭示了“分布式的協作”這一機械哲學的深遠的內涵。未來發展方向聚焦于材料革新（如碳纖維增強齒輪）、動態補償算法及跨學科集成（如機電一體化數字孿生）。
