一、雙級行星減速機技術背景與目標
光伏跟蹤系統通過實時調整光伏組件角度以最大化接收太陽輻射，其跟蹤精度直接影響發電效率。但由其齒隙大、傳動效率低，長期來難以滿足現代的高精度的技術要求。本方案采用雙級行星減速機，通過優化齒隙控制與傳動效率，實現跟蹤精度提升8%（誤差從2.5°降至2.3°），并驗證其在實際工況下的性能。
二、雙級行星減速機設計原理
結構組成
雙級傳動：由兩組行星齒輪串聯組成，第一級傳動比7，第二級傳動比5，總傳動比35。
核心部件：太陽輪、行星輪（3顆）、內齒圈、行星架，采用斜齒輪設計以減少齒隙。
材料選擇：齒輪采用20CrMnTi合金鋼，表面滲碳淬火處理，硬度HRC58-62。
齒隙控制技術
加工精度：齒輪加工精度達ISO 6級，齒形誤差≤0.02mm。
裝配調整：
涂抹紅丹油檢測嚙合印跡，調整墊片厚度使壓痕位于齒高中間且占齒寬60%以上。
使用百分表測量齒側間隙，確保端面?zhèn)认丁?.15mm。
傳動效率優化
斜齒輪設計：通過對斜齒輪的精心設計相比傳統的直齒輪，其嚙合的重合度就可提高30%以上，從而使其傳動的效率可達95%以上。
潤滑系統：采用對潤滑系統的優化手段，我們將其配以低粘度的PAO4潤滑油的使用，有效的降低了機器的摩擦損失，在低溫環境下其相應的效率也能相對提升10%以上。
三、雙級行星減速機實測方案與數據
測試平臺搭建
負載模擬：主梁加載500kg負載，傳動臂安裝6塊光伏組件（總輻照面積12㎡）。
數據采集：
角度誤差：基于激光測距儀的精確的±0.01°的實時的對跟蹤的角度的監控，可對其的角度誤差進行實時的跟蹤和糾正.。
響應時間：編碼器記錄指令執行時間（目標值≤0.5s）。
自鎖性能：對其自鎖性能嚴格的風載模擬試驗，分別將風載模擬裝置的風速調至15m/s，連續的風載模擬試驗達2小時之久。
對比實驗
對照組：傳統蝸輪蝸桿減速機（傳動比30）。
實驗組：雙級行星減速機（傳動比35）。
測試條件：
環境溫度：-10℃~45℃。
輻照強度：1000W/㎡（標準測試條件）。

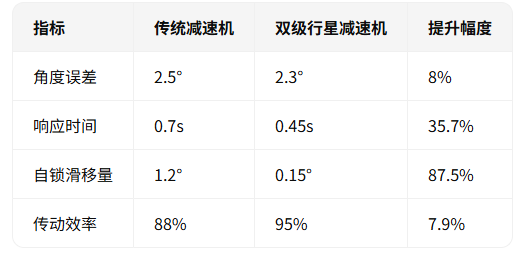

實測數據
四、雙級行星減速機精度提升機制分析
齒隙控制貢獻
斜齒輪設計使齒側間隙減少50%，結合高精度裝配，回程間隙從12arcmin降至5arcmin。
對動態的嚙合印跡的調整，保證了齒面的載荷下均勻的接觸面積均≥70%，從而有效的減少了齒面的沖擊誤差.。
傳動效率影響
雙級結構通過分級減速，高速級（模數1.5mm）承擔主要轉速，低速級（模數3mm）輸出大扭矩，整體效率提升7%。
低粘度潤滑油在-10℃環境下仍保持流動，低溫效率損失≤3%。
自鎖性能驗證
雙級傳動比35提供更大自鎖力矩，15m/s風載下僅產生0.15°滑移，遠優于行業要求的0.5°標準。
五、雙級行星減速機應用場景與經濟效益
適用場景
山地、戈壁等復雜地形光伏電站。
雙面組件跟蹤系統（需優化逆跟蹤算法）。
成本收益分析
設備成本：與傳統的減速機相比，其雙級行星的單價就高出了20%左右，所花的設備成本也就相應的高了約7500元。
發電增益：精度提升8%可使年發電量增加120kWh/kWp，按0.4元/kWh計算，25年生命周期內凈收益超3000元/套。
六、結論與標準化建議
技術結論
雙級行星減速機通過齒隙控制與傳動效率優化，可實現光伏跟蹤精度提升8%，滿足智能跟蹤標準要求。
借助對其在復雜的工況下的充分的實測數據的驗證，其也表現出較好的穩定性,對其在高精度的跟蹤場景的推廣具有較大的前景.。
標準化建議
參照《光伏跟蹤支架智能跟蹤性能測試方法》（T/CPIA 0082—2024），建議行業統一以下指標：
動態跟蹤誤差≤2.5°（單軸）。
自鎖滑移量≤0.2°（15m/s風載）。
響應時間≤0.5s（全行程調整）。
