微型RV減速機結構特點

微型RV減速機結構特點

一、復合式傳動架構

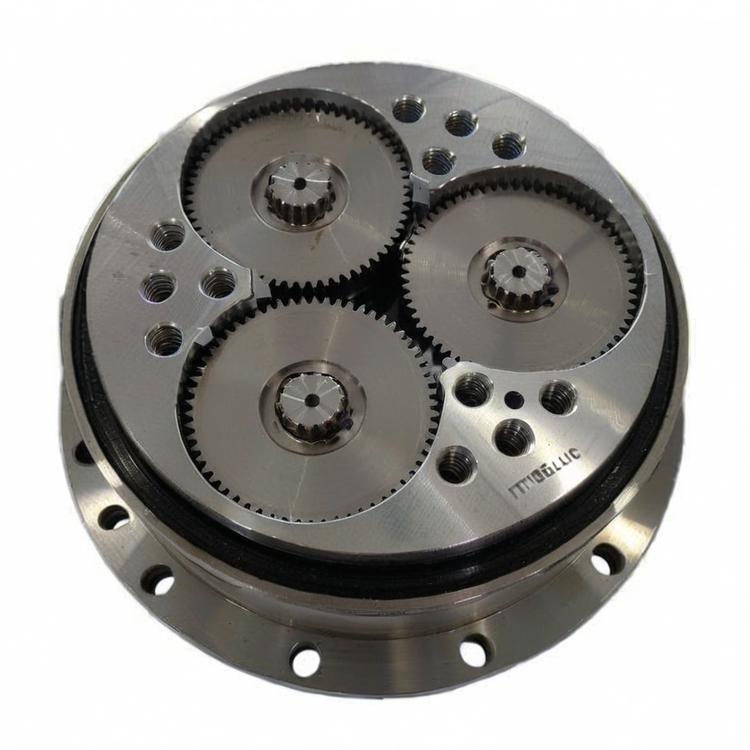

微型RV減速機采用兩級減速結構：前級為行星齒輪減速機構，后級為擺線針輪減速機構。行星齒輪部分由太陽輪、行星輪和齒圈構成，輸入軸驅動太陽輪轉動，通過行星輪與齒圈的嚙合完成初步減速；后級擺線針輪機構通過曲柄軸帶動擺線輪與針齒殼的精密嚙合，實現二次減速并輸出大扭矩。這種復合傳動設計使其在微型化同時仍保持高傳動比（7.5-100）和高剛性（雙側支撐結構剛度達傳統減速機3倍）的特性。

二、特殊嚙合機制

通過對內齒輪的表面精密的布置滾柱與外齒圈的凹槽的非對稱的嚙合，使得傳統的齒輪的滑動摩擦都大大減少了，達到了30%以上的減少。通過對滾柱與凹槽的精心的配合機制的優化尤其是對滾柱的微型化（其直徑常常小于2mm），就可將滾柱的接觸應力均勻的分布在較大的面積上，極大的提高了滾柱的工作可靠性和壽命。

通過對齒形的精心擺線，尤其是對其局部的共軛面接觸的齒廓的設計，使得了嚙合的接觸面積的大大地提升了40%以上，同時又通過對齒面曲面的壓力角的優化的算法的降低了齒面的滑移率（甚至可降至目前的行業平均水平的2/3以上）等一系列的優化的設計，使得了齒輪的整體的傳動效率大大地提高了。通過對微型RV的精心設計，其減速機的擺線輪的齒形的誤差均能控制在3μm以內。

三、緊湊型結構設計

差動輪系集成：通過封閉式差動輪系將兩級傳動機構集成在直徑30-80mm的微型空間內，漸開線行星輪與擺線行星輪一體化布局。

通過對殼體的輕量化設計，例如將其改造成以鋁合金的壓鑄成型的如NRV系列的產品，其壁厚的控制都能在3-5mm之間的相對合理的范圍內既能保證其高的強度又能為其的散熱性能的增強提供了有利的條件。通過對50mm直徑的產品的充分的優化設計，尤其是對某些型號的采用了鏤空的結構的設計，使得整機的重量都可控制在300g以內。

微型軸承布局：輸入/輸出端采用交叉滾子軸承與角接觸球軸承組合，形成三點支撐結構，在15mm軸徑規格中實現超過200N·m的瞬時沖擊扭矩承載能力。

四、精密制造工藝

齒形修正技術：針對微型擺線輪實施三次曲線修形，補償彈性變形引起的嚙合誤差。

間隙補償裝置：采用預緊式偏心套結構，通過0.01mm級微調消除回程間隙，在微型RV減速機中實現±30弧秒以下的傳動精度。

五、耐候性強化設計

熱管理方案：蝸輪蝸桿散熱結構，在微型化設計中表現為螺旋狀散熱鰭片與內部油道協同工作，使溫升控制在45℃/kW以下。

通過將三級的迷宮密封與高效的磁流體密封巧妙的組合起來，就能保證了微型的減速機即使在IP67的嚴苛的防護等級下也能保持85%以上的高的傳動效率。

對比傳統的諧波減速機，我們不難發現微型RV減速機在各個應用場景中都展現出獨特的優勢：擺線針輪結構使疲勞壽命都能提升至2萬小時以上，對抗沖擊的能力也比傳統的諧波減速機提高3倍，更特別的適用于人形機器人的各個關節等需要高精度（定位精度可達±0.01mm）與高可靠性（MTBF≥8000h）的微型傳動場景等。微型RV減速機在50N·m負載下仍能保持弧分誤差＜1'，振動值＜0.5mm/s的特殊性能表現。
