減速機裝配形式有哪些？

減速機裝配形式多種多樣，尤其不同的安裝方式會直接或間接地影響了設備的布局、傳動的效率以及維護的便利性等。以下是常見的減速機裝配形式及其特點，結合應用場景幫你快速掌握要點：

一、按安裝方向分：臥式、立式最普遍

臥式安裝（最常見）

特點：減速機輸出軸與地面平行，電機通常水平放置。適合傳送帶、攪拌機等地面設備。

優點：結構緊湊、安裝簡單，維護時容易接近關鍵部件。

注意事項：需確保安裝基礎平整，避免因振動導致螺絲松動。比如行星擺線針輪減速機臥裝時，常用起重設備輔助定位。

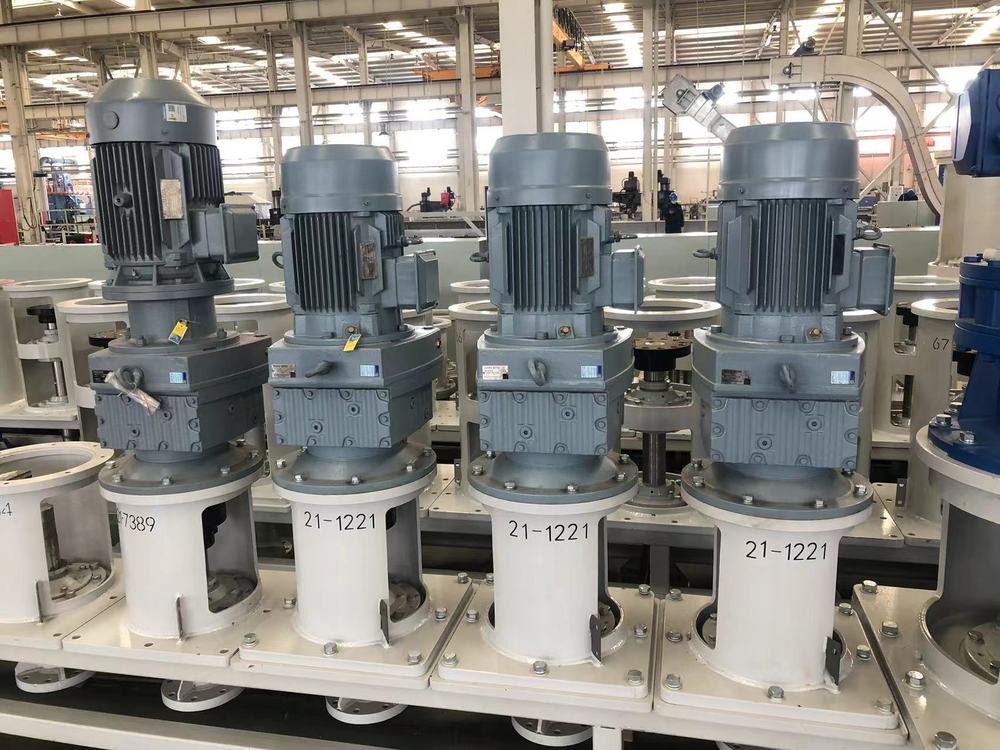

立式安裝

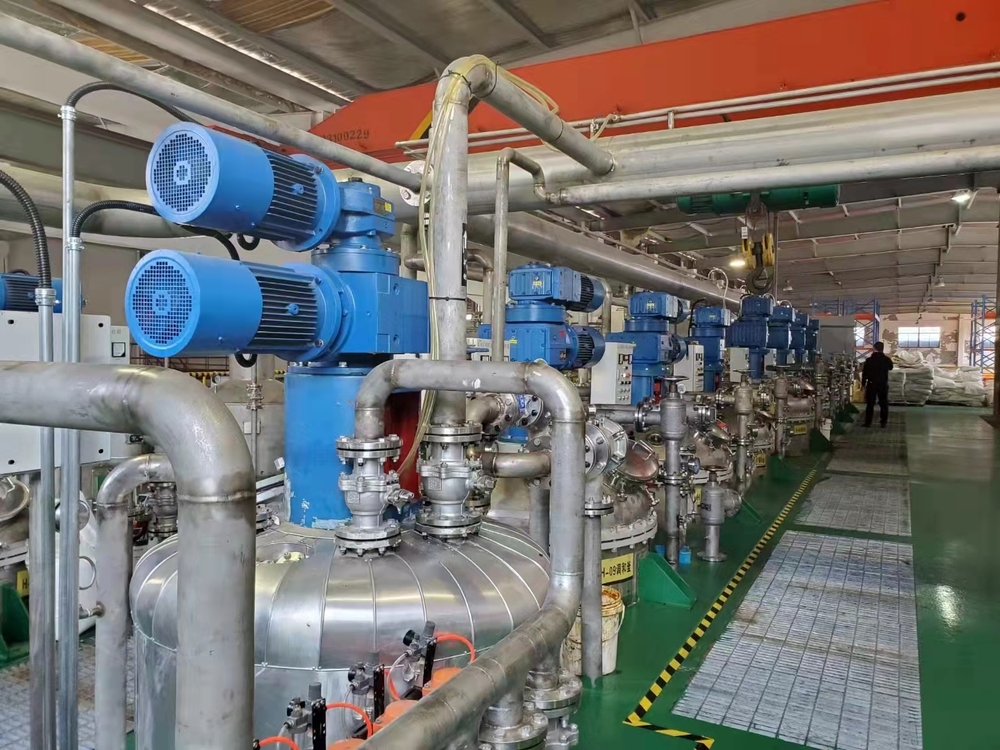

特點：輸出軸垂直地面，常用于空間有限的垂直傳動場景，如提升機、攪拌罐。

優點：占地面積小，垂直方向傳動力更集中。

難點：需特別注意潤滑油的密封性，避免泄漏；立式行星減速機安裝時還要檢查軸向承載力是否達標。

二、按連接方式分：法蘭 vs 地腳

法蘭安裝

適用場景：徑向空間寬?；蛴写怪敝蚊娴脑O(shè)備，如伺服電機配套的行星減速機。

特點：減速機軸向面帶有法蘭盤，直接螺栓固定到設備端面，軸向尺寸緊湊。

典型案例：諧波減速機配合機械臂關節時普遍采用法蘭連接，確保高精度定位。

地腳安裝（即底座安裝）

適用場景：大型減速機（如ZQ圓柱齒輪減速機）或需要水平固定的設備。

特點：通過減速機底部的安裝孔固定到基座上，穩定性強，但需要更大的安裝空間。

根據安裝的具體要求，首先應對設備的水平度進行必要的校準，甚至在此基礎上還可能需要對其加裝一定的減震墊，才能真正的達到最佳的使用效果。

三、按軸系布局分：平行軸、直角軸、立式軸

平行軸式

結構：輸入軸與輸出軸平行，常見于圓柱齒輪減速機。

優勢：傳動效率高（可達98%以上），適合空間受限但需高效傳動的場景，如包裝機。

直角軸式

結構：通過將輸入輸出的軸線巧妙的把90度的轉換，甚至通過錐齒輪或蝸桿的巧妙的改變傳動的方向，如我們常見的螺旋輸送機等都可以實現對傳動的方向的改變。

典型應用：需要轉向傳動的設備，例如礦山機械中的帶式輸送機。

立式軸系

特點：減速機整體垂直布局，常見于攪拌設備或升降機構。

但必須選用防漏油的型號，否則長期的運行都可能因?yàn)闈櫥蛔愣斐蓹C(jī)器的故障。

四、四大系列減速機的特殊裝配形式

針對R/K/F/S四大系列減速機，裝配形式代碼更有細分（以M1-M6為例）：

M1：電機水平，減速機底部朝下（最常見的基礎安裝方式）。

M2：電機居下，適合需要低位驅動的場景。

M3：減速機底部朝上，方便從頂部檢修。

M4：電機居上，適用于空間頂部受限的設備。

M5/M6：通過對M1的進一步的優化及對M1的旋轉方向的調整，滿足了各類不同布局的需求。

五、不同減速機類型的典型裝配

擺線針輪減速機以臥式為主，部分型號可立裝。安裝時需注意擺線輪的相位對齊，避免因錯位導致噪音。

行星減速機多采用法蘭安裝，搭配伺服電機時需嚴格對中，防止輸出軸斷裂。

圓柱齒輪減速機平行軸式占主流，重型設備（如起重機）常用地腳安裝+直角軸布局。

選型建議

空間限制：由立式或法蘭的安裝方式可適應狹窄的場地，但地腳的安裝則往往需要預留相應的檢修通道。

負載方向：直角軸式適合轉向傳動，平行軸式適合直線傳動。

維護便利性：電機居上的M4形式更易拆卸保養，但成本較高。

實際安裝時，建議參考廠家提供的裝配圖，并做好水平校準、潤滑檢查和試運行。比如CWU100-70減速機在法蘭安裝時需注意螺栓預緊力均衡，而地腳安裝則要加裝防松墊片。
