風力齒輪箱的工作原理解析

風力齒輪箱：風能高效轉化的核心“變速引擎”

一、核心功能與定位：風能轉化的“速度調節器”

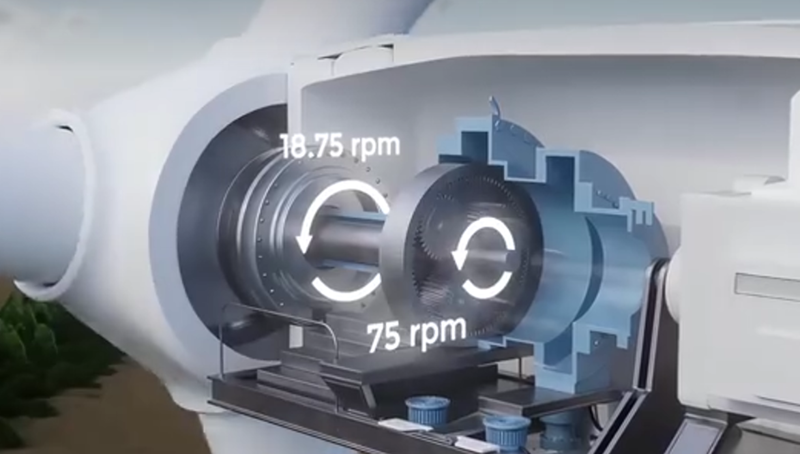

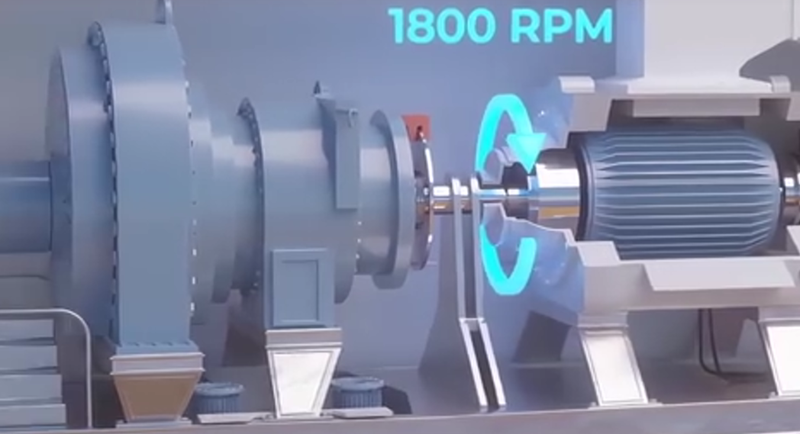

風力齒輪箱（亦稱“增速箱”）是風力發電機組的核心傳動樞紐，承擔著將風輪捕獲的超低速機械能（10–20 rpm）轉換為發電機所需的高速動能（1000–1800 rpm）的關鍵任務。其本質是通過齒輪副的多級變速，解決風輪轉速與發電機轉速之間的巨大落差，實現風能→機械能→電能的高效傳遞。

類比說明：如同汽車變速箱將發動機低轉速轉化為車輪高轉速，風電齒輪箱是風電機組的“能量變速中樞”。

二、結構設計解析：復合傳動的高效架構

當前主流風電齒輪箱采用 “一級行星輪系+兩級平行軸齒輪”復合結構（占市場80%以上），兼顧增速效率、承載能力與空間緊湊性。

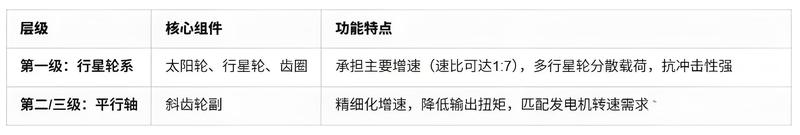

分級結構與功能分工

行星輪系的三大優勢

同軸輸入輸出：風輪主軸與發電機軸直線對齊，簡化機組結構；

高功率密度：緊湊空間內實現大速比，減輕塔頂重量（塔頂每減重1噸可降低基礎成本10%）；

均載抗沖擊：4–6個行星輪同步分散載荷，適應風場陣風波動。

? 三、技術挑戰與可靠性強化：極端工況下的生存之道

風電齒輪箱需在百米高空、密閉空間內持續運行20年以上，面臨多重嚴苛挑戰：

1. 極端環境適應性

溫度跨度：耐受-30℃（北方凍原）至50℃（沙漠風場）的極限溫度；

腐蝕防護：海上機組需抵抗鹽霧侵蝕，齒輪材料采用滲碳合金鋼+表面硬化處理；

動態載荷：陣風沖擊導致扭矩突變，齒輪齒根需具備高抗疲勞強度（如ISO 6336標準認證）。

2. 可靠性保障系統

雙冗余制動：輸入端機械剎車 + 葉片氣動制動，緊急時0.5秒內鎖死傳動鏈；

智能潤滑系統：強制循環油冷 + 微粒過濾裝置，防止齒輪膠合與點蝕失效（油溫控制在45±5℃）；

狀態監測網絡：振動傳感器+油液光譜儀，實時預警軸承磨損與齒輪微裂紋。

痛點警示：齒輪箱故障占風電機組停機事件的23%，維修需吊裝至百米塔頂，單次成本超百萬美元！

四、行業演進趨勢：輕量化、智能化與功率躍升

1. 技術升級方向

輕量化設計：拓撲優化齒輪箱殼體，采用碳纖維復合材料替代部分鋼構件（減重30%，成本降15%）；

智能運維體系：嵌入式IoT傳感器 + 大數據分析平臺，實現預測性維護（降低運維成本40%）；

功率密度提升：6MW+機組采用分扭行星輪（雙路徑傳動），均衡載荷分布。

2. 市場格局與國產化突破

功率分級競爭：3–6MW機型主導市場（占比超60%），10MW+海上機型加速研發；

國產替代進程：中國企業已攻克8MW齒輪箱技術，2024年市場規模達326億元（年復合增長率12%）；

供應鏈機遇：齒輪箱精密部件（如滲碳齒輪坯）需求激增，特種鋼材企業迎發展窗口期。

五、未來展望：風電平價時代的核心驅動力

隨著風電成本持續下探，齒輪箱技術將向三極方向演進：

超高可靠性：20年免維護設計，故障率降至0.5次/機組年；

深度智能化：數字孿生模型驅動運維決策，壽命預測精度超95%；

混合驅動兼容：適配半直驅機組的中速齒輪箱（增速比1:50），平衡效率與體積。

行業共識：風力齒輪箱不僅是傳動部件，更是風電場全生命周期降本的關鍵支點——其技術突破將直接推動風電平價上網時代到來。
