工業機器人核心傳動技術：諧波減速機與RV減速機解析

工業機器人傳動技術雙擎：諧波減速機與RV減速機深度解析

工業機器人的精密運動能力，本質上源于其關節處隱藏的“動力心臟”——精密減速機。其中諧波減速機與RV減速機以互補的技術特性，共同構成了現代工業機器人的傳動基石。本文將從技術原理、性能對比、應用場景及產業趨勢多維度展開深度解析。

一、技術原理：剛?cè)岵?jì)的傳動哲學

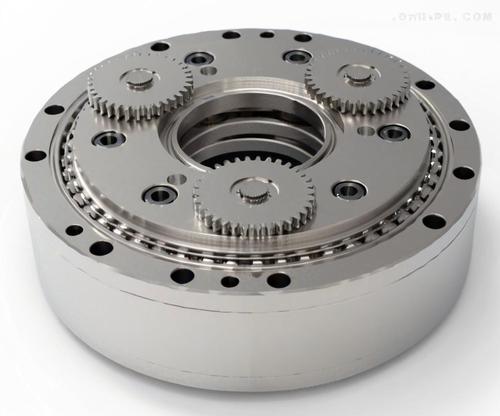

1. RV減速機：剛性與重載的典范

復合傳動結構：融合行星齒輪與前級擺線針輪后級，形成兩級封閉式減速系統。第一級為漸開線行星齒輪傳動，第二級為擺線針輪行星傳動，通過多齒嚙合（接觸齒數≥30%）實現扭矩放大。

核心優勢：高剛性（合金鋼淬火擺線輪）、抗沖擊（軸承直撐輸出軸）、過載保護（多齒分擔載荷），傳動比范圍30-260，適用于重負載場景。

2. 諧波減速機：以柔克剛的精密藝術

彈性變形傳動：由波發生器、柔輪、剛輪三組件構成。波發生器迫使柔輪彈性變形，與剛輪齒嚙合，通過諧波運動傳遞動力，傳動比可達30-300。

革命性突破：柔輪材料的彈性變形實現零背隙傳動（重復定位精度達±5角秒），體積比傳統減速機縮小30%以上。

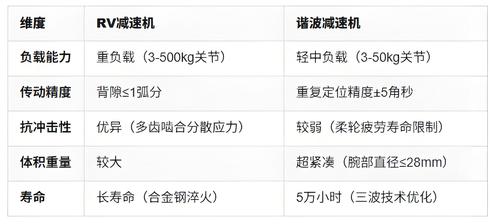

二、性能對比：承載能力與精度的天平

關鍵差異：RV像“大力士”，專攻機座、大臂等重載位；諧波似“靈巧手”，主導小臂、腕部等高速精密位。

三、應用場景：分工明確的黃金組合

1. RV減速機主導領域

汽車制造：焊裝機器人機座關節需承受百公斤負載。

重載搬運：碼垛機器人肩部關節，傳動效率≥92%。

2. 諧波減速機核心戰場

協作機器人：如UR系列全關節（輕量化需求）。

精密制造：半導體光刻機晶圓臺步進（亞微米級定位）。

醫療機器人：手術器械腕部實現0.1°精準切割。

人形機器人新賽道：諧波因輕量化成手指模組首選，RV則用于髖關節等承重部位。

四、產業競速：國產替代的技術突圍

國際壟斷現狀：日本企業（Harmonic Drive、Nabtesco）占據全球75% 高端市場。

國產突破方向：

諧波領域：綠的諧波研發投入超10%，三波技術使振動降低50%，壽命達5萬小時。

RV領域：雙環傳動與納博特斯克合資，國產化RV-N系列背隙≤1弧分。

技術瓶頸：高端諧波減速機的柔輪材料疲勞壽命、RV的擺線輪精密加工（IT5級精度）仍是國產核心挑戰。

五、未來趨勢：輕量化與智能化驅動革新

材料革命：諧波柔輪向定制高強度合金鋼演進，提升抗塑性變形能力。

結構創新：RV減速機集成力矩傳感器，實現力控閉環（如協作機器人安全碰撞檢測）。

成本優化：人形機器人量產拉動需求，諧波減速器成本占比達整機30%，規?；a(chǎn)有望降本50%。

市場預測：到2030年，全球機器人精密減速機市場規模將突破千億，其中人形機器人需求占比升至35%。

工業機器人的進化史，本質是減速機技術從“機械傳動”向“精準決策”的躍遷史。RV與諧波減速機，一如剛?cè)嵯酀?jì)的太極雙生，在重載與精密的兩極間構筑了機器運動的邊界。而國產廠商的破局之路，不僅需攻克材料與精度壁壘，更需在模塊化設計（如機電一體化關節模組）與壽命預測算法上實現超越——唯有如此，方能在“關節里的戰爭”中贏得未來。
