剛?cè)狁詈夏Ｐ驮跀帻X故障分析中的應用

一、斷齒故障的挑戰與剛?cè)狁詈夏Ｐ偷膬r(jià)值

斷齒是齒輪傳動系統中的嚴重故障形式，尤其在行星齒輪箱、風電齒輪箱等高精度設備中，會導致振動異常加劇、傳動失效甚至整機停機。傳統純剛體動力學模型無法精確模擬齒輪變形和應力集中效應，而剛?cè)狁詈夏Ｐ屯ㄟ^(guò)融合剛體運動學與柔性體彈性變形理論，實現了故障狀態下動態響應的精準仿真，成為斷齒故障分析的核心工具。

二、剛?cè)狁詈辖５募夹g(shù)原理與實現路徑

1. 建模方法論

通過對多柔性體的動力學（MFBD）的精巧的設計，將斷齒的齒輪或關鍵的支撐件（如齒圈）都充分地將其柔性化的處理，其余的部件都保留為剛體的理念，從而既能滿足了對運動學的精度的要求，又能充分地體現了對計算的高效的要求。借助在RecurDyn中對匯流的行星齒輪的模型的建立將其動態的應力分布的云圖通過柔性齒圈的捕捉，從而對齒根的危險點的精準的定位等。

軟件協同流程：

SolidWorks/Abaqus：完成三維建模與柔性體網格劃分；

ADAMS/RecurDyn：導入柔性體，構建剛?cè)狁詈隙囿w系統，施加負載與運動約束。

2. 關鍵技術突破

柔性體生成方式：包括軟件自帶模塊（如ADAMS/AutoFlex）、有限元軟件導出模態中性文件（.mnf）等。

接觸算法優化：依托于對斷齒的非線性接觸力模型的Hertz的理論的深入的模擬，既可以較真實的反映斷齒的瞬間的沖擊載荷的巨大，從而大大地避免了數值的發散

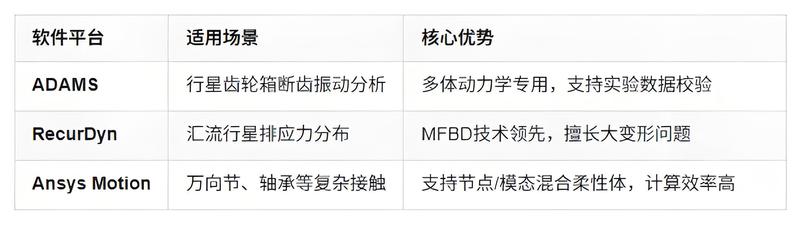

主流剛?cè)狁詈戏抡嫫脚_(tái)對比

三、斷齒故障動態特性的仿真與實驗驗證

1. 故障工況仿真設計

在ADAMS中建立行星齒輪箱模型，對比四種狀態：

正常狀態；

太陽輪斷齒：?jiǎn)锡X根部斷裂，嚙合周期性中斷；

行星輪斷齒：多行星輪系統載荷重分配；

齒圈斷齒：支撐剛度突變引發寬頻振動。

2. 故障特征信號提取與驗證

振動加速度信號：斷齒導致嚙合頻率邊帶幅值顯著升高，尤以2×嚙合頻率為典型故障特征；

接觸力突變：斷齒瞬間接觸力歸零，相鄰齒載荷激增30%以上，在RecurDyn仿真中成功復現；

實驗校驗：對比仿真與HFXZ-I試驗臺實測振動信號，時域波形與PSD（功率譜密度）吻合度>85%，驗證模型可靠性。

四、工程應用場景與診斷一體化方案

1. 典型行業應用案例

風電齒輪箱：斷齒源于表面淬火微裂紋擴展，剛?cè)狁詈夏Ｐ皖A(yù)演裂紋演化路徑，指導滲碳工藝優化；

高壓斷路器齒輪軸：300次開合試驗后全齒斷裂，仿真還原裝配不良導致的應力集中；

綜合傳動匯流行星排：軍用車載傳動裝置中，模型預測斷齒后系統失穩閾值，指導冗余設計。

2. 故障診斷技術融合

圖像識別輔助：通過對基于SIFT的圖像的振動信號時頻圖的微特征的深入的提取和對其的SVM的精準的分類處理，最終使得本系統的診斷準確率大大地提升至了92%

傳遞路徑效應量化：通過對傳感器的信號的結構的傳遞函數的調制，巧妙地將路徑效應的影響與原來的源信號分離出來，從而有效地避免了由于路徑效應的誤診的發生

五、技術挑戰與未來趨勢

現存瓶頸

計算成本：全柔性體模型求解效率低下，需依賴模態截?cái)嗷蜃咏Y(jié)構方法；

多物理場耦合缺失：當前模型較少納入熱效應、潤滑劣化等實際誘因（如斷齒中70%與潤滑失效相關）。

融合創新方向

數字孿生體系：集成剛?cè)狁詈夏Ｐ?IoT實時振動數據，實現斷齒故障在線預測；

多尺度建模：從微觀材料斷裂（如20CrMnMo鋼滲碳層脆性）到系統級動力學跨尺度關聯。

從精準仿真走向智能運維

剛?cè)狁詈夏Ｐ鸵炎C明其在斷齒故障動態特性解析中的不可替代性，未來通過與深度學習、數字孿生技術的深度耦合，有望推動齒輪系統從“故障后維修”轉向“失效前干預”，為高端裝備可靠性提升提供核心支撐。工程實踐中需進一步強化工藝因素（熱處理、裝配公差）與動力學模型的融合，終結“斷齒-停機-停產”的惡性循環鏈。
