工業機器人用高扭矩密度減速機選型指南

工業機器人高扭矩密度減速機選型指南：精準匹配與效能最大化

工業機器人的運動精度、響應速度及空間適應性高度依賴其“關節”——減速機的性能。高扭矩密度減速機（扭矩輸出/體積比）憑借緊湊結構下的強勁動力輸出，已成為精密傳動領域的核心選擇。本文結合工程實踐，系統解析選型要點與技術趨勢。

一、工業機器人對減速機的核心需求

高扭矩密度：在有限空間內實現大扭矩輸出，滿足機器人關節的強力驅動需求。如行星減速機通過多齒輪分流載荷，在φ100mm尺寸內可輸出超5000Nm扭矩。

精度與剛性：定位精度需≤1 arcmin，反向回差<3 arcmin，確保重復定位精準性。RV減速機因30%以上齒面同時嚙合，剛性達諧波減速機的3倍以上。

動態響應能力：?jiǎn)⑼ｎl率高（如包裝機器人每秒2-3次），要求低慣量、高效率傳動。行星減速機單級效率達97%-98%，遠高于蝸桿減速機（60%-70%）。

二、主流高扭矩密度減速機技術對比

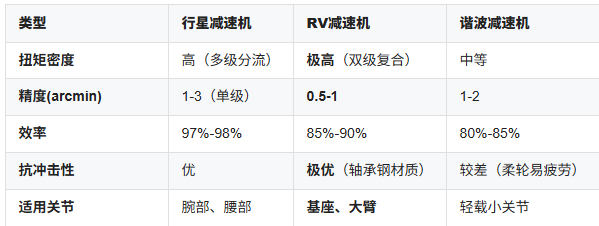

以下為工業機器人三大核心減速機性能對比表：

特殊場景補充方案

垂直關節：蝸輪蝸桿減速機因自鎖特性（效率60%-70%）可防止斷電下滑，如陶氏A系列在2r/min時輸出550Nm。

超靜音環境：斜齒輪減速機可將噪音從85dB降至72dB。

三、選型五步法：從參數到落地驗證

量化負載特性

扭矩計算：T_output = 9550 × (電機功率 / 輸入轉速) × 減速比 × 效率，需預留20%安全裕度。

運動曲線適配：恒速運行選行星減速機；頻繁啟停（梯形/三角形曲線）需RV減速機抗沖擊設計。

環境適配性篩選

高溫/粉塵環境：選IP65以上防護等級的硬齒面齒輪減速機。

醫療/服務機器人：噪音要求<70dB時優先陶氏環面蝸桿減速機。

精度與壽命驗證

定位精度≤1 arcmin場景（如半導體機器人），強制選用RV減速機。

連續工作壽命按5年設計，行星減速機需定期潤滑，諧波減速機需監控柔輪疲勞。

空間兼容性分析

笛卡爾機器人關節：AF系列行星減速機因軸向尺寸短，適配直線模組。

協作機器人關節：諧波減速機憑借Φ50mm直徑優勢占據主流。

成本效益權衡

高端場景：RV減速機單價高但壽命長達10萬小時，綜合成本更低。

成本敏感場景：行星減速機價格僅為RV的1/3，適合中負載通用機器人。

四、避坑指南：90%企業踩中的三大誤區

? 誤區1：僅按電機功率選型

后果：忽略峰值扭矩導致斷齒。案例：某物流分揀機器人因啟停沖擊扭矩超額定值200%，蝸輪蝸桿減速機損壞。

? 對策：負載慣性矩折算至減速機軸端，驗證瞬時過載能力。

? 誤區2：忽視熱功率校核

后果：連續運行時溫升超標（>90℃），潤滑油失效。

? 對策：按P_thermal = (n? / 9550) × T? × K?校核（K?為工況系數）。

? 誤區3：未預留維護接口

后果：行星減速機需每4000小時注油，嵌入式設計導致停機拆機。

? 對策：選型時要求油嘴朝外或集成潤滑模塊。

五、前沿趨勢與選型建議

機電一體化：如“伺服電機+減速機”預組裝方案，減少對齊誤差并提升響應速度。

材料升級：陶瓷齒輪減速機試驗中，重量減輕40%且免潤滑。

建議配置方案：

六軸機器人：基座/RV → 大臂/RV → 肘部/行星 → 腕部/諧波。

高扭矩密度減速機的選型本質是“系統匹配工程”，需在動力性能、空間約束與全生命周期成本間取得平衡。未來，隨著模塊化設計的普及，即插即用型減速單元將成為工業機器人敏捷制造的核心助力。
