深度剖析：齒輪傳動精度的影響因素與精準控制策略

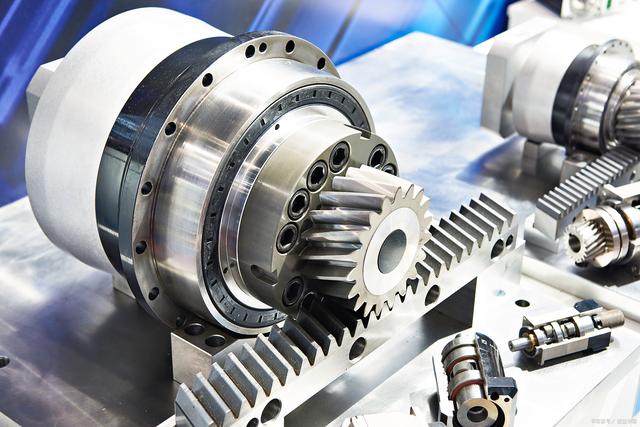

齒輪傳動精度問題不容忽視

在風電齒輪箱的檢修現場就遇到過這樣一個典型的案例：由齒形誤差逐漸的累積就最終引發高速軸的異響，最后造成整機的停機。拆解后發現，單個齒距偏差僅0.02mm，但傳遞至第5級齒輪時，傳動誤差被放大到1.3mm——這足以說明齒輪精度是傳動系統的“生死線”。

一、傳動精度的核心影響因素

1、制造環節的“先天不足”

過大的齒坯安裝間隙不僅會直接導致齒坯的加工偏心，而且還會使齒坯的加工誤差大大加大。例如，某汽車齒輪廠發現，齒坯安裝間隙>0.05mm時，齒圈徑向跳動偏差激增40%，后續熱處理變形進一步放大誤差。

刀具與機床的“共犯效應”：

滾刀徑向跳動超差（如>0.01mm）會造成齒形畸變；

分度蝸桿軸向竄動（常見于老舊機床）導致齒距累積誤差，就像鐘表齒輪“走不準”。

鐵屑干擾：干切工藝中飛濺的鐵屑侵入機床導軌，實測表明，連續加工8小時后機床定位精度下降達30%。

2、裝配環節的“蝴蝶效應”

軸線不平行：重型機械中，軸線平行度超差0.1mm/m，齒面接觸區域從滿齒寬降至60%，局部應力集中引發早期點蝕。

側隙控制失衡：機器人關節齒輪要求側隙≤0.05mm，但過小側隙會導致熱膨脹卡死——某項目因未考慮溫升補償，批量返工損失超百萬。

3、設計選型的“認知陷阱”

精度等級虛高：盲目選用ISO 2級精度（成本增加3倍），但實測發現：當轉速＜2000rpm時，4級精度齒輪的效率差異＜0.5%。

齒向修形缺失：新能源車的驅動齒輪未能充分地做到修形的設計，使得其在滿載的工作狀態下齒端的邊緣載荷都達到其平均值的2倍甚至更高，產生噪音達85dB等嚴重的后果。

二、精度評價的四維坐標系

不同場景下精度動態調整：

三、精準控制策略——從補救到預防

1、制造端：以“過程抑制”取代“事后救火”

齒坯預硬化處理：采用42CrMo滲氮鋼，先硬化至HRC50再加工，變形量比傳統工藝降低70%。

機床動態補償：在滾齒機加裝激光干涉儀，實時補償分度鏈誤差。伴隨企業的不斷改進，原有8μm的齒距累積誤差也隨之大大降至3μm。

2、裝配端：從“靠手感”到“數據驅動”

軸線校準工裝：開發帶千分表的可調墊鐵，30分鐘內完成軸線平行度調整至0.02mm/m。

熱態側隙預置：針對高溫工況（如鋼鐵軋機），預留膨脹補償量：δ熱=α?L?(Tmax?25)δ_熱=α·L·(T_{max}-25)δ熱=α?L?(Tmax?25)（α為線脹系數，L為中心距）。

3、設計端的降本增效

精度差異化分配：借助對大齒輪的精度差異化分配，如將小齒輪的精度由4級降低到大輪5級，就可將成本節約22%而同時又能將齒輪的重合度優化抵消大齒輪的精度損失.。

拓?fù)湫扌渭夹g(shù)：基于載荷譜的齒面修形（示例見下圖），使風電齒輪箱的齒面接觸應力下降35%。

案例：某高速?zèng)_壓線齒輪箱改造實錄

問題：連續沖壓時振動超標（烈度值＞7mm/s）。

根因分析：

• 齒形中凸不足（實測接觸區集中在齒端）；

• 軸承座剛性差（受力變形＞0.1mm）。改進措施：

1、齒輪齒向修鼓（鼓形量8μm）；

2、通過對軸承座的精心加固尤其是對加裝筋板的優化設計，使其剛度提升達到50%以上。結果：振動值降至2.5mm/s，壽命延長3倍——說明：精度控制需系統協同。

結語：精度是妥協的藝術

高精度≠無限制砸錢，而是在成本、工況、壽命三角中找平衡點。

低速重載場合優先保障載荷分布；

高速場景死磕平穩性；

分度系統聚焦運動準確性。

我們也要清醒地認識到，任何的預測或判斷都難免會存在一定的“隨機性”和“不可控性”，即使是最為“精準”的也只能是“足夠的可靠”而已。
