? 一、行星齒輪傳動原理

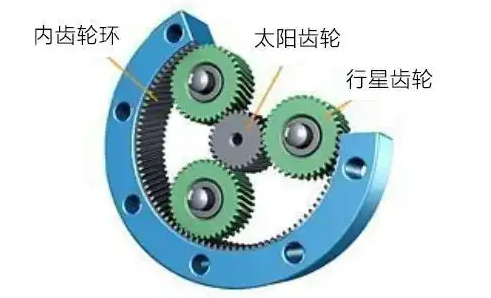

行星齒輪系統的運動模式類似于太陽系行星運動，核心構件包括：

1、太陽輪（輸入軸）：中心齒輪，動力輸入點。

2、行星輪：通常為3-4個，均勻分布在太陽輪周圍，同時自轉并繞太陽輪公轉。

3、內齒圈（外齒圈）：外緣帶內齒的環形齒輪，可固定或旋轉。

4、行星架：連接所有行星輪，作為輸出軸或輸入軸。

?? 工作模式與傳動比（關鍵組合）

通過固定不同構件實現變速，典型配置如下：

?? 力學特性：動力通過行星輪分流傳遞，載荷分散至多個嚙合齒，承載力提升3倍以上，同時輸入/輸出軸共線，結構更緊湊。

? 二、行星齒輪減速機結構設計

行星減速機通過多級行星輪系串聯實現高減速比，核心結構包括：

1、模塊化齒輪組：

每級含太陽輪、行星輪（通常4個）、內齒圈。

行星輪通過滾針軸承安裝在行星架上，減少摩擦損耗。

2、支撐系統：

依托于對C型扣環限位的巧妙設計，既能起到對齒輪的軸向穩定作用，也能使行星架的整體結構更為緊密地與齒輪主軸相連，實現了更高的精度傳動。

輸入/輸出端配置角接觸軸承，承受徑向與軸向載荷。

3、密封與潤滑：

入力軸油封（Oil Seal）防泄漏，配合油脂潤滑降低磨損。

4、先進變體——RV減速器：

前級：行星齒輪減速；后級：擺線針輪傳動，利用齒距差實現超大減速比（可達100+）。

典型應用：工業機器人關節，精度誤差≤1弧分。

? 三、技術優勢與行業應用

行星齒輪減速機對比傳統齒輪減速機：

行星齒輪減速機應用場景

工業機器人：RV減速器用于關節精密控制（如六軸機器人）。

數控機床：高扭矩輸出驅動主軸進給系統。

重型機械：煤礦絞車行星輪減速機，配合離合抱閘實現安全制動。

新能源汽車：基于對新能源汽車的精心優化，尤其是將變速箱的行星齒輪組完美的集成，巧奪天工的實現了多檔位的無頓挫換擋，極大的提高了汽車的舒適性和操控性。

?? 四、擴展：與其他減速技術的對比

諧波減速器：柔輪變形傳動，適合輕載精密場景，但耐沖擊性弱于行星齒輪。

蝸桿減速器：交錯軸傳動，傳動比大且可自鎖，但效率僅70%~90%。

圓錐齒輪減速器：適用非平行軸傳動，但結構復雜度高，維護成本大。
