行星減速機徑向振動機理

行星減速機徑向振動機理深度解析：從力失衡到系統性解決方案

行星減速機的徑向振動是工業設備運維中的典型難題，其本質在于徑向力動態失衡或徑向定位功能失效引發的周期性竄動與沖擊。這種振動不僅加速部件磨損，還可能引發軸系變形、螺栓斷裂等連鎖故障。本文將結合力學原理與工程實踐，系統闡述其機理、成因及防控策略。

一、徑向振動的物理本質與特征

1. 振動動力學基礎徑向振動的方向垂直于軸心線（水平/垂直或復合方向），核心激勵源包括：

齒輪嚙合徑向力波動：行星輪與太陽輪、內齒圈嚙合時載荷分布不均，產生周期性徑向分力；

軸承支撐失效：軸承磨損導致徑向游隙增大（如超過0.3mm），削弱對齒輪軸的約束能力；

旋轉慣性力失衡：行星輪質量分布不均或行星架偏心（殘余不平衡量>5g·mm/kg）誘發離心力震蕩。

2. 故障特征頻率振動頻譜中需重點監測以下特征頻率：

齒輪嚙合頻率（齒數×輸入軸轉速）及其諧波；

軸承故障頻率（如滾動體通過頻率）；

固有頻率共振峰（當激勵頻率接近結構固有頻率時振幅驟增）。

二、徑向振動的核心成因分析

（1）安裝與對中維度

軸系對中不良：輸入/輸出端軸向錯位（>0.1mm）或聯軸器補償不足（如梅花聯軸器磨損后補償量<0.2mm），導致外部設備振動傳遞至減速機軸系；

基礎剛性缺失：地腳螺栓松動或底座剛度不足，放大振動傳遞效應；

裝配同心度偏差：驅動電機軸與減速機輸入端不同心，產生附加徑向力變形空間。

（2）運行與維護維度

磨損劣化：齒輪點蝕剝落（節圓區域多發）、軸承滾道磨損，破壞力平衡；

潤滑失效：油質劣化或油路堵塞導致油膜緩沖能力下降，金屬直接沖擊；

負載突變：慣性力沖擊打破力矩平衡（如換向瞬間抖動±0.02mm）。

三、診斷與解決方案：系統性防控策略

1. 精準檢測技術

振動頻譜分析：鎖定特征頻率（嚙合頻、軸承故障頻）及邊帶調制現象；

激光對中儀校準：確保輸入端/輸出端同軸度誤差≤0.05mm；

動平衡測試：控制行星輪系殘余不平衡量<5g·mm/kg。

2. 設計制造優化

齒輪修形技術：采用齒廓修緣降低嚙入沖擊力；

剛度匹配設計：強化軸承座支撐剛度（如增加加強筋）；

避頻設計：通過模態分析使箱體固有頻率偏離激勵頻段≥15%。

3. 運維關鍵控制點

潤滑管理：定期監測油液黏度及污染度（推薦ISO VG320合成油），油溫控制<85℃；

預緊力調整：角接觸軸承預緊消除游隙（軸向游隙建議0.02~0.05mm）；

負載平滑控制：加裝慣性飛輪或優化驅動器參數，減少換向沖擊。

四、行業實踐案例與數據驗證

某數控機床行星減速機出現水平向振動（主頻4.2kHz），分析發現：

根本原因：行星架偏心0.1mm + 軸承游隙增至0.25mm；

解決措施：更換高精度行星架（偏心<0.02mm）并調節軸承預緊；

效果：振動速度值從12mm/s降至2.1mm/s（符合ISO 10816-3標準）。

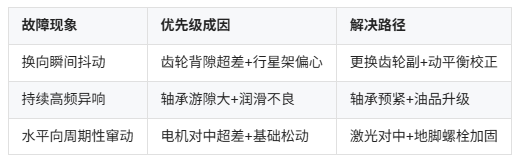

典型徑向振動故障樹與對策對照

行星減速機徑向振動是“力流傳遞失衡”的系統性問題，需從設計-制造-安裝-運維全鏈條實施精細化管控。未來研究將聚焦于智能監測（如嵌入式振動傳感器）與自適應抑振技術的結合，實現故障預測與動態補償一體化，為高端裝備可靠性提升提供支撐。
