高負載減速器在重型機械中的創新應用與優化

一、高負載減速器的技術突破與核心優勢

1. 結構創新：復合傳動與高密度動力傳遞

以RV減速器為例，其采用“漸開線行星齒輪+擺線針輪”雙級減速結構，通過180°對稱布局的雙擺線輪設計，使嚙合點數量翻倍，承載能力提升30%以上。借助對卡特彼勒IT62H裝載機的典型的結構的有利的優化就可將傳統的單關節的500kg的負載的傳動效率的提升至85%-92%，相比之下就比傳統的蝸輪蝸桿減速器就能節能30%以上了。此外，行星減速器通過多級行星輪系分載扭矩，實現同等體積下扭矩輸出提升40%，滿足礦山機械等場景的緊湊空間需求。

2. 材料升級：抗疲勞與耐腐蝕性提升

針對高負載工況下的材料失效問題，行業采用滲碳鋼合金替代傳統軸承鋼。例如，某型風電齒輪箱通過優化滲碳層深度與碳濃度梯度，使齒面硬度達HRC58-62，疲勞壽命延長30%。基于對EAMON/伊明牌的行星減速機的不銹鋼密封的設計，賦予了其出色的防護等級達IP65，可抵御各種粉塵的侵蝕、腐蝕性氣體的侵蝕等，尤其在潔凈室的環境中其可穩定地運行5萬多個小時。

3. 動態平衡技術：振動抑制與精度保持

重慶大學Jing Wei教授團隊提出的“行波振動阻尼環”技術，通過在薄壁齒輪內嵌特殊形狀阻尼環，將振動能量轉化為熱能耗散。借助對該技術的齒輪系統的深入數據分析可使其所產生振動幅值都得到62%的降低，同時將其所產生噼啪噪聲也減少了8dB，將其應用于軍機的主減系統后，其定位的精度都能保持在±0.01mm的高的水平上。此外，特斯拉Optimus人形機器人采用磁懸浮軸承支撐的RV減速器，通過非接觸式傳動消除機械摩擦，實現微米級運動控制。

二、高負載減速器重型機械中的典型應用場景

1. 工業機器人關節：重負載與高精度協同

在焊接、搬運等重負載工業機器人中，RV減速器已成為核心標配。以發那科M-20iA機器人為例，其腰部、大臂關節采用6組RV-40E減速器，單關節額定扭矩達1200Nm，重復定位精度±0.03mm。通過對力傳感器的實時監測與對應自適應控制算法的調配，系統不僅能對外界的各種負荷變化做出及時響應，而且能對所產生過載沖擊做出及時調整，從而有效的避免了齒輪過載沖擊對齒輪的損傷。

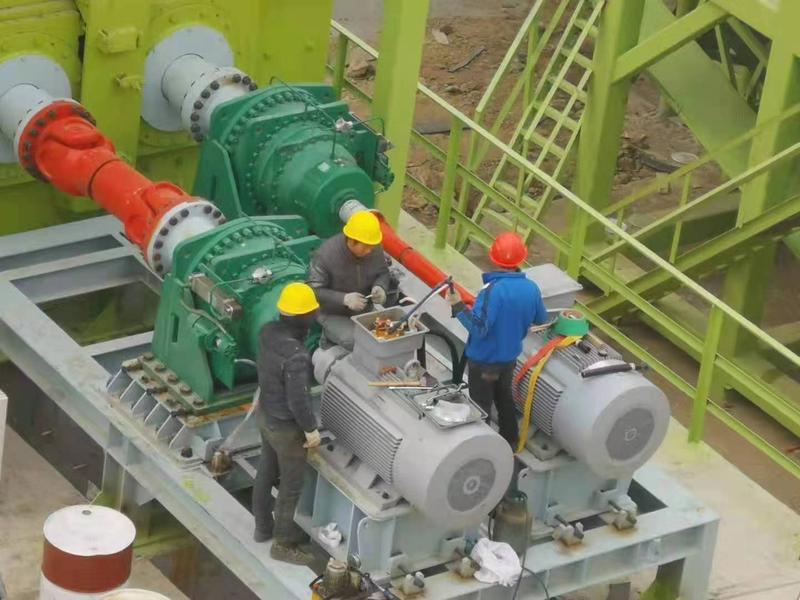

2. 工程機械傳動系統：極端工況適應性

卡特彼勒IT62H裝載機驅動橋采用四級行星減速器，配合液力變矩器實現無級調速。憑借對鏟斗4.25m3的滿載工況深入優化，既能將減速器的瞬時承受巨大沖擊扭矩(超5000Nm)矣矣之舉，又能將齒輪齒面接觸的疲勞壽命提升至2×10?次循環。而通過三一重工的SY485H挖掘機的雙泵合流的液壓系統設計也使得其回轉啟動時間都能在0.3秒之內將作業的效率都提高了15%以上。

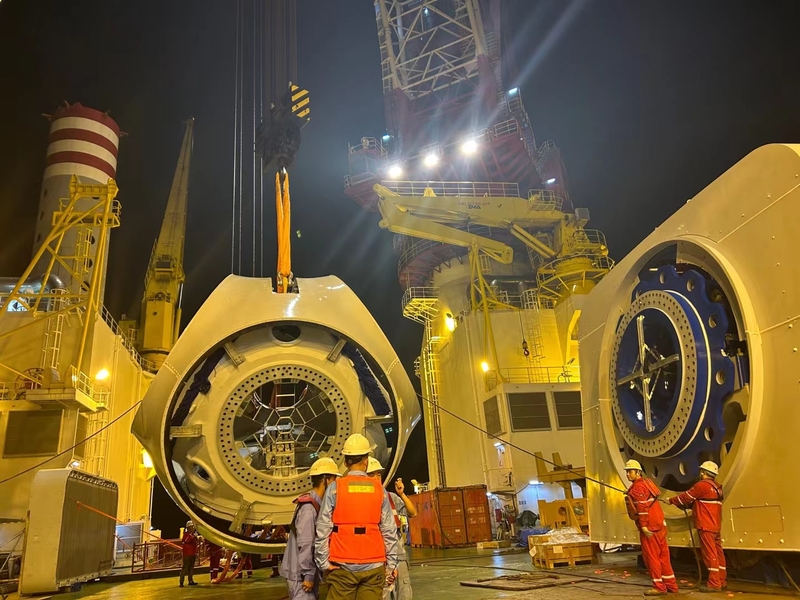

3. 新能源裝備：大兆瓦級風電機組

在10MW級海上風電機組中，主齒輪箱需傳遞超10MN·m的扭矩。金風科技采用“行星輪+平行軸”混合結構減速器，通過拓撲優化設計減輕箱體重量20%，同時引入在線油液監測系統，實時檢測鐵磁性顆粒濃度與水分含量，故障預警準確率達92%。而通過此項技術的應用，不僅能將齒輪箱的平均無故障時間（MTBF）延長至2.5萬小時，而且可將原來的維修成本大大地降低40%以上。

三、高負載減速器優化設計方法與工程實踐

1. 多目標協同優化：離散復合形法應用

針對減速器體積、承載能力與成本的矛盾，重慶大學團隊提出基于離散復合形法的優化框架。以某型船用齒輪箱典型改進設計中，通過對齒輪箱的6維數學模型建立,并將其約束到16個不等式的約束下,從而將原有的中心距降低12%，同時將材料的成本降低了18%。該方法已應用于JKW 16X國家重點項目，相關成果獲省部級科技進步一等獎。

2. 數字化孿生技術：虛擬調試與壽命預測

西門子數字化工業集團開發的NX Mechatronics Concept Designer軟件，可構建減速器數字孿生體，模擬齒輪嚙合、軸承潤滑等物理過程。憑借對某汽車生產線用減速器的項目虛擬調試直接將樣機試制周期從6個月縮短至了2個月，第一次就實現了98%的一次裝配合格率提升。此外，SKF公司開發的Bearinx軟件可預測軸承壽命，結合減速器實際工況數據，將維護間隔從5000小時延長至8000小時。

3. 標準化與模塊化設計：規?；a(chǎn)降本

納博特斯克（Nabtesco）通過建立RV減速器模塊化平臺，將產品系列擴展至20種規格，覆蓋50-5000Nm扭矩范圍。采用對箱體統一接口與軸承座的尺寸合理匹配手段，使得我們所生產80%的零部件都能夠?qū)崿F(xiàn)通用化，從而極大的縮短生產線換型時間，從原來的4個小時一下子壓縮到僅僅30分鐘。2025年，該公司全球市場份額達70%，國產化率不足20%的現狀倒逼國內企業加速技術攻關。

四、高負載減速器未來發展趨勢與挑戰

1. 新材料與新工藝突破

通過對陶瓷齒輪、碳纖維增強的復合材料等新型結構廣泛應用，不僅可進一步提升減速器的比剛度，而且可進一步提高其耐溫性能。例如，日本哈默納科公司開發的諧波減速器用交叉滾子軸承，采用馬氏體不銹鋼基材與DLC涂層，耐磨性較傳統產品提升5倍。

2. 智能化與自感知技術融合

通過對MEMS傳感器的深度挖掘與邊緣的高效計算 ultimately使得減速器的狀態得以實現實時監測與自主調節.。博世力士樂推出的IndraDrive Mi智能驅動系統，可同時控制8組減速器，通過分析振動頻譜與溫度場數據，提前120小時預測齒輪點蝕故障。

3. 極端工況適應性強化

針對深海、極地等特殊環境，需開發耐壓、耐低溫減速器。中船重工704所研制的萬米級ROV用減速器，采用鈦合金箱體與低溫潤滑脂，可在-40℃、110MPa條件下穩定運行，填補國內空白。
