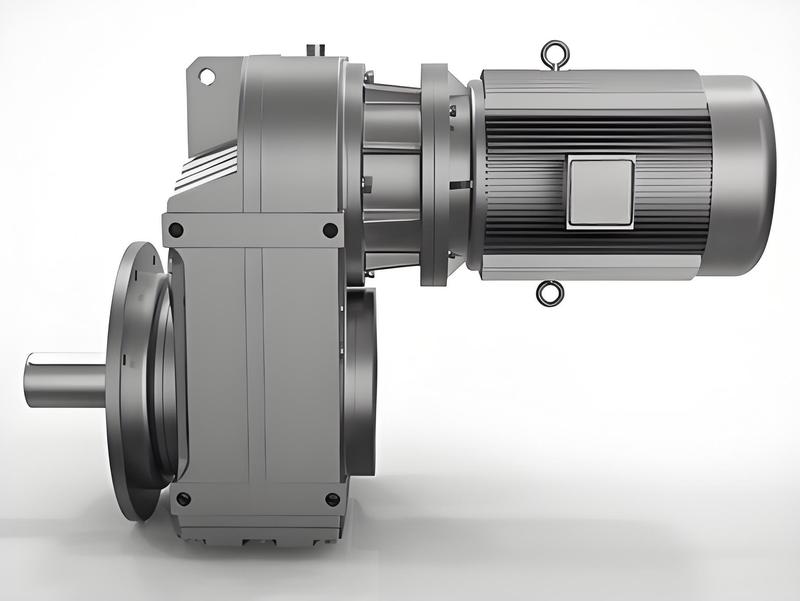

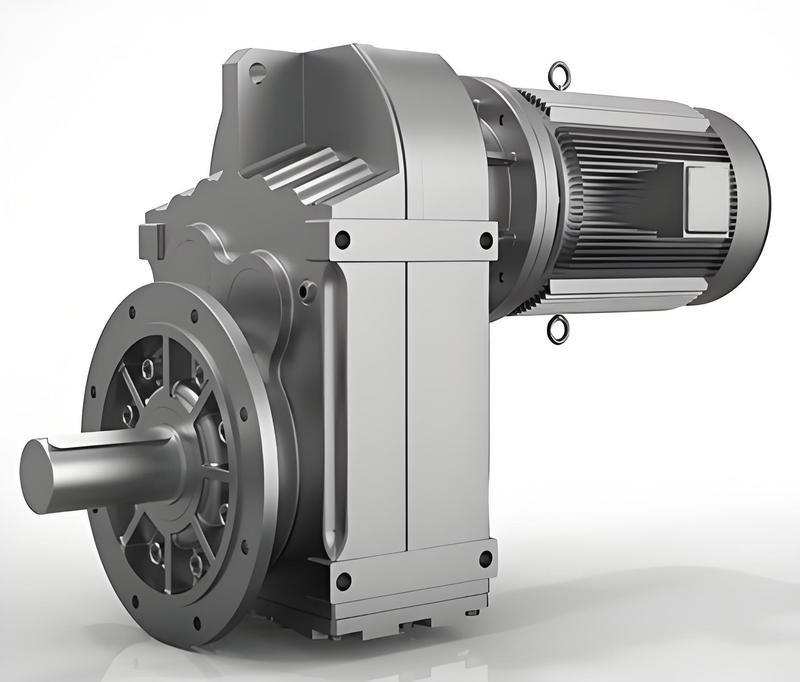

平行軸斜齒輪減速機是由什么組成的？— f系列

平行軸斜齒輪減速機是由什么組成？

平行軸斜齒輪減速機主要由箱體、齒輪傳動系統、軸系組件、潤滑系統、密封系統以及輔助附件等部分組成，以下是詳細介紹：

1、箱體：

作用：作為整個減速機的基礎支撐部件，固定軸系、齒輪及密封內部空間，確保各部件的穩定運行。

材質：大多數中小型的減速機都以其剛性強、成本低的HT250灰鑄鐵為材料，而對重載型的機型則更傾向于選用Q235的鑄鋼，可充分地體現其抗沖擊、耐磨損的優良特性。

設計特點：箱體內側加工有精準的軸承座孔和齒輪腔，確保軸系與齒輪的同軸度、平行度誤差控制在極小范圍（通?！?.01mm），避免傳動時因錯位產生額外磨損。箱體頂部還設有帶密封蓋的觀察窗，可直接觀察內部齒輪嚙合狀態與油位，方便日常檢查。

2、齒輪傳動系統：

作用：實現減速增扭的核心部件，通過多級齒輪嚙合將電機的高轉速、低扭矩動力轉化為負載所需的低轉速、高扭矩動力。

組成：由2-4級斜齒輪組構成，具體級數根據減速比需求確定。齒輪齒向與軸線呈8°-20°的螺旋角，相比直齒輪，斜齒輪嚙合時為漸進式接觸，重合度更高（≥1.5），能實現多齒同時嚙合，大幅降低傳動沖擊與噪音（運行噪音通?！?5dB）。

材質與處理：齒輪材質多為20CrMnTi，經滲碳淬火處理后表面硬度達HRC58-62，兼具高耐磨性與抗疲勞性。各級齒輪均遵循小齒輪帶動大齒輪的傳動邏輯，通過不同齒數的搭配實現初步減速，再經后續各級齒輪重復該過程，最終達到目標減速比。

3、軸系組件：

作用：負責傳遞動力，包括輸入軸、中間軸與輸出軸。

輸入軸：一端通過聯軸器或法蘭直接對接電機，另一端固定輸入級小齒輪，需承受電機輸入的高轉速。

中間軸：兩端分別固定上一級大齒輪與下一級小齒輪，是多級傳動的中間載體，軸徑根據傳遞扭矩大小設計（通常介于輸入軸與輸出軸之間）。

輸出軸：一端固定最終級大齒輪，另一端通過平鍵或花鍵連接負載，需承受整個傳動系統的最大扭矩，因此軸徑最大、強度最高。

4、潤滑系統：

作用：減少齒輪與軸承的摩擦磨損，并帶走傳動產生的熱量。

中小型減速機（功率≤30kW）：多采用飛濺潤滑，齒輪運轉時將箱體內的L-CKC中負荷工業齒輪油甩向嚙合面與軸承，形成油膜。

大型重載減速機（功率>30kW）：采用強制潤滑，通過內置齒輪泵將潤滑油加壓后，經預設油路直接輸送至關鍵嚙合點與軸承，避免高速重載下因潤滑不足導致的干摩擦。

油位控制：通過對箱體油位的適當控制（即油位的調節，使其始終保持在最高的最低線與最低的最高線之間的適當范圍內），可使其始終保持在潤滑充足的狀態（即油位過低就將會導致潤滑不足，過高就將會使攪油的阻力增大、油溫的升高等）等方面都能起到最佳的作用。

5、密封系統：

作用：防泄漏與防侵入，保護減速機內部元件不受外界污染。

軸端密封：轉速高、負荷小的特點，采用雙唇骨架油封+防塵圈的組合對其進行密封，對于輸出軸由于工作的負荷大、易接觸到各種污染的物質，在此基礎上升級為機械密封。

箱體結合面密封：箱體結合面（如上下箱蓋、軸承端蓋與箱體的連接面）涂抹耐油密封膠（如樂泰510）或加裝密封墊片，避免潤滑油從縫隙滲出。

透氣帽：箱體頂部裝有帶過濾芯的透氣帽，可平衡箱體內外氣壓（防止油溫升高導致壓力過大頂開密封件），同時過濾空氣中的雜質，避免進入箱體污染潤滑油。

6、輔助附件：

電機法蘭：集成在箱體輸入端，采用IEC標準尺寸，可直接與不同功率的標準電機對接，無需額外制作支架。

放油螺塞：在箱體的底部放油螺塞，在更換潤滑油的過程中可快速將舊油排空，從而提高工作效率。

散熱片：通過對部分高速的機型在箱體的外側加裝散熱片的設計，使得機器的散熱面積大大增大，從而大大降低了機器的油溫，有效的避免了由于長期的高溫使得潤滑油老化的現象，對機器的壽命起到了一定程度的保護作用。
