渦輪蝸桿減速機自鎖功能原理是什么？

渦輪蝸桿減速機自鎖功能原理

一、自鎖原理：基于摩擦與幾何關系的單向傳動

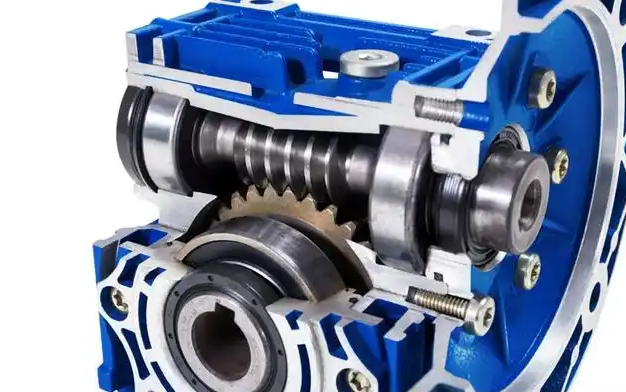

渦輪蝸桿減速機自鎖功能源于其獨特的傳動結構：

蝸桿主動，蝸輪從動

當蝸桿作為主動件旋轉時，通過螺旋齒面推動蝸輪轉動，實現減速傳動。此時，若蝸輪試圖反向驅動蝸桿（如負載因重力下滑），由于蝸桿螺旋齒面的傾斜角度（導程角）與摩擦力的共同作用，蝸輪無法帶動蝸桿旋轉，形成單向鎖止。

導程角與摩擦角的關系

自鎖的核心條件是蝸桿的導程角（螺旋升角）小于嚙合輪齒間的當量摩擦角（摩擦角=arctanμ，μ為摩擦系數）。此時，摩擦力產生的阻力矩大于負載產生的驅動力矩，機構無法反向運動。

二、蝸輪蝸桿減速機自鎖條件：速比、導程角與摩擦系數的綜合影響

自鎖功能的實現需滿足以下條件：

導程角需足夠小

導程角越小，自鎖越可靠。例如，若摩擦系數μ=0.1（對應摩擦角≈5.7°），導程角需小于5.7°才能自鎖。

速比與導程角的關聯

速比與導程角（λ）成反比關系：i = πd / (m * z * tanλ)，其中d為蝸桿分度圓直徑，m為模數，z為蝸輪齒數。

速比越大，導程角越小：通常速比≥30:1時，導程角可滿足自鎖條件（如速比30:1的導程角約為3°）。

速比<15:1時難以自鎖：例如速比10:1的導程角可能超過摩擦角，導致自鎖失效。

摩擦系數的影響

摩擦系數越大，自鎖越容易實現。例如，μ=0.2（摩擦角≈11.3°）時，導程角需小于11.3°；若μ=0.05（摩擦角≈2.86°），導程角需更小。

三、典型應用場景：安全與位置保持是核心需求

蝸桿減速機自鎖功能在以下場景中至關重要：

垂直提升設備

電梯/起重機：防止轎廂或吊鉤因重力下滑，確保乘客或貨物安全。

礦井提升機：對礦井的提升機在斷電或故障時能自鎖起到避免礦車墜落的重要作用。

傾斜傳動系統

自動扶梯：防止梯級因重力反向滑動。

輸送機：在傾斜段保持物料位置穩定。

精密定位設備

機床進給系統：在停止時保持刀架或工作臺位置，避免振動導致位移。

機器人關節：在斷電時鎖定關節角度，防止負載變化。

安全防護裝置

安全門/防護欄：防止因外力或重力自動開啟。

制動器輔助：電磁剎車的完美匹配能提高制動的可靠性。

四、注意事項：自鎖功能的局限性及優化建議

自鎖并非絕對可靠

負載過大：若驅動力矩超過摩擦力矩，自鎖可能失效。

磨損與潤滑問題：蝸輪蝸桿長期運轉不僅使齒面的接觸面積不斷減小，同時也使齒面表面粗糙度增加，從而使齒輪的摩擦系數降低，甚至產生自鎖的可靠性。若潤滑油因黏度不足或污染失效（如混入金屬碎屑或水分），齒面摩擦力和油膜承載力將進一步削弱，最終誘發膠合失效。

沖擊載荷：突然的沖擊力可能克服自鎖力，導致意外運動。

設計優化建議

選擇合適速比：優先選擇速比≥30:1的普通蝸輪蝸桿結構（非雙導程設計）。

優先選擇速比≥30:1的普通蝸輪蝸桿結構（非雙導程設計），確保導程角小于摩擦角（如μ=0.1時，導程角<5.7°）。

增加安全冗余：在電梯、起重機等關鍵設備中，增加電磁剎車或機械制動器作為雙重保護。

制動器制動力矩應大于負載力矩的1.5倍。

五、自鎖功能失效的案例分析

案例1：電梯自鎖失效導致墜落

問題：某老舊電梯在運行中突然墜落，經檢查發現蝸輪齒面嚴重磨損，摩擦系數從0.1降至0.05。

原因：

原設計導程角為4°，摩擦角為5.7°（μ=0.1），滿足自鎖條件。

磨損后摩擦角降至2.86°（μ=0.05），導程角（4°）大于摩擦角，自鎖失效。

解決方案：

更換蝸輪副，并改用高粘度潤滑油（VG320）。

增加電磁剎車，實現斷電自鎖。

案例2：礦井提升機自鎖不穩定

問題：某礦井提升機在運行中偶爾出現下滑現象，經檢測發現潤滑油粘度不足。

原因：

原使用VG150潤滑油，在高溫礦井環境下粘度下降至VG68水平，摩擦系數降低。

解決方案：

改用VG320高溫潤滑油，并增加油冷裝置控制溫度。

定期對潤滑油的粘度檢測，均能達到或超出VG150的標準要求。
